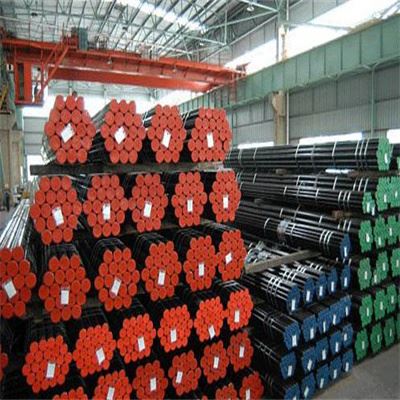

Безшевна тръба API 5L X52

‌Име на продукта‌

‌Външен диаметър (OD)‌

‌12,7 мм – 710 мм‌ (0.5" – 28")

‌Дебелина на стената‌

‌3 мм – 45 мм‌ (SCH 10 до XXS)

‌Опции за дължина‌

- ‌SRL‌: Единична произволна дължина (5–7 m)
- ‌DRL‌: Двойна произволна дължина (10–13 m)
- Фиксирана дължина: ‌5.8 m‌,6m,11.8 m,12m‌
- Налична персонализирана дължина

‌Стандарти за материали‌

- ‌API 5Lpsl1/ psl2

‌Класове стомана‌

- ‌x52

‌Производствен процес‌

- ‌Горещо валцувани‌ (HFW алтернатива за безпроблемно)
- ‌Горещо разширено‌
- ‌Студено изтеглено‌ (висока точност, подобрена повърхност)
- ‌Студено валцувани‌ (тънко-стенни, превъзходно покритие)

‌Приложение‌

Високо{0}}температурно обслужване, пренос на нефт и газ, тръбопроводи на рафинерии, котелни системи

‌Повърхностно покритие‌

- ‌гол‌ (както-навит)
- ‌Черна живопис‌ (-защита против ръжда)
- ‌Поцинкована‌ (поцинковано-покритие за устойчивост на корозия)
- ‌Покритие‌: 3PE, FBE, епоксидна смола или-посочено от клиента

‌Крайна защита‌

Пластмасови капачки (стандартни), скосени краища за заваряване

‌Опаковка‌

Пакети (със стоманени ленти) или групова доставка

‌Тестване и инспекция‌

- ‌Хидростатично изпитване‌ (задължително)
- ‌Ултразвуково изследване (UT)‌
- ‌Рентгеново изследване‌ (за критични приложения)
- Вихрови токове, магнитни частици според нуждите

‌Сертификация‌

Сертификат за изпитване на мелница (MTC), API 5L, ISO, CE сертификати

‌Време за доставка‌

‌7 – 30 дни‌, в зависимост от количеството на поръчката и нивото на персонализиране

‌Условия за плащане‌

‌L/C (акредитив)илиT/T (телеграфен трансфер)

Клас стомана

Масова част, % въз основа на топлинни и продуктови анализи

въглероден еквивалент a

C

Si

Мн

P

S

V

Nb

Ти

други

CE IIW

CE Pcm

макс. б

макс

макс. б

макс

макс

макс

макс

макс

макс

макс

Безшевни и заварени тръби

X52N

0.24

0.45

1.4

0.025

0.015

0.1

0.05

0.04

d,e,l

0.43

0.25

X52Q

0.18

0.45

1.5

0.025

0.015

0.05

0.05

0.04

e,l

0.43

0.25

Заварена тръба

X52M

0.22

0.45

1.4

0.025

0.015

d

d

d

e,l

0.43

0.25

a. SMLS t>0,787", CE границите трябва да бъдат съгласувани. CEIIW границите се прилагат fi C > 0,12% и CEPcm границите се прилагат, ако C По-малко или равно на 0,12%,
b. За всяко намаление от 0,01% под определения максимум за C е допустимо увеличение от 0,05% над определения максимум за Mn, до максимум от 1,65% за степени По-големи или равни на L245 или B, но по-малко или равни на L360 или X52; до максимум 1,75% за степени > L360 или X52, но < L485 или X70; до максимум 2,00% за степени По-големи или равни на L485 или X70, но по-малки или равни на L555 или X80; и до максимум 2,20% за степени > L555 или X80.,
c. Освен ако не е договорено друго Nb=V По-малко или равно на 0,06%,
d. Nb=V=Ti По-малко или равно на 0,15%,
д. Освен ако не е договорено друго, Cu По-малко или равно на 0,50%; Ni По-малко или равно на 0,30% Cr По-малко или равно на 0,30% и Mo По-малко или равно на 0,15%,
f. Освен ако не е договорено друго,
ж. Освен ако не е договорено друго, Nb + V + Ti По-малко или равно на 0,15%,
ч. Освен ако не е договорено друго, Cu По-малко или равно на 0,50% Ni По-малко или равно на 0,50% Cr По-малко или равно на 0,50% и MO По-малко или равно на 0,50%,
i. Освен ако не е договорено друго, Cu По-малко или равно на 0,50% Ni По-малко или равно на 1,00% Cr По-малко или равно на 0,50% и MO По-малко или равно на 0,50%,
й. B По-малко или равно на 0,004%,
к. Освен ако не е договорено друго, Cu По-малко или равно на 0,50% Ni По-малко или равно на 1,00% Cr По-малко или равно на 0,55% и MO По-малко или равно на 0,80%,
л. За всички видове тръби PSL 2, с изключение на тези с отбелязани бележки под линия j, се прилага следното. Освен ако не е договорено друго, не е разрешено умишлено добавяне на B и остатъчното B е по-малко или равно на 0,001%.

Клас на тръбата

Свойства на опън – Тръбно тяло на SMLS и заварени тръби PSL 2

Шев на заварена тръба

Граница на провлачване a

Якост на опън a

Съотношение a,c

Удължение

Якост на опън d

Rt0,5 PSI Мин

Rm PSI Мин

R10,5IRm

(в 2 инча)

Rm (psi)

Af %

минимум

Максимум

минимум

Максимум

Максимум

минимум

минимум

X52N,X52Q,X52M

52,200

76,900

66,700

110,200

0.93

f

66,700

а. За междинен клас вижте пълната спецификация API5L.

b. за степени > X90 вижте пълната спецификация API5L.

c. This limit applies for pies with D>12,750 инча

d. За междинни класове определената минимална якост на опън за заваръчния шев трябва да бъде същата стойност, както е определена за тялото на тръбата с помощта на основа a.

д. за тръба, изискваща надлъжно изпитване, максималната граница на провлачане трябва да бъде по-малка или равна на 71 800 psi

f. Специфицираното минимално удължение Af, изразено в проценти и закръглено до най-близкия процент, се определя с помощта на следното уравнение:

Където C е 1 940 за изчисление с използване на единици Si и 625 000 за изчисление с използване на USC единици

Axc е приложимата площ на напречното-сечение на частта за изпитване на опън, изразена в квадратни милиметри (квадратни инчове), както следва

– За тестови части с кръгло напречно сечение, 130 mm2 (0,20 in2) за тестови части с диаметър 12,7 mm (0,500 in) и 8,9 mm (0,350 in); и 65 mm2 (0,10 in2) за тестови проби с диаметър 6,4 mm (0,250 in).

– За -пробни части за изпитване с пълно сечение, по-малката от a) 485 mm2 (0,75 in2) и b) площта на напречното-сечение на частта за изпитване, получена с помощта на посочения външен диаметър и определената дебелина на стената на тръбата, закръглена до най-близките 10 mm2 (0,10 in2)

– За лентови проби за изпитване, по-малкото от a) 485 mm2 (0,75 in2) и b) площта на напречното-сечение на изпитваното парче, получена с помощта на определената ширина на изпитваното парче и определената дебелина на стената на тръбата, закръглена до най-близките 10 mm2 (0,10 in2)

U е определената минимална якост на опън, изразена в мегапаскали (паунда на квадратен инч

ж. По-ниски стойности за R10,5IRm могат да бъдат посочени по споразумение

ч. за степени > x90 вижте пълната спецификация API5L.

Определен външен диаметър D (in)

Допустимо отклонение на диаметъра, инчове d

Извън-от-Допуск за закръгленост в

Тръба с изключение на края a

Край на тръбата a,b,c

Тръба с изключение на края a

Край на тръбата a,b,c

SMLS тръба

Заварена тръба

SMLS тръба

Заварена тръба

< 2.375

-0,031 до + 0.016

– 0,031 до + 0.016

0.048

0.036

По-голямо или равно на 2,375 до 6,625

0,020D за

0,015D за

+/- 0.0075D

– 0,016 до + 0.063

D/t По-малко или равно на 75

D/t По-малко или равно на 75

По споразумение за

По споразумение за

D/t По-малко или равно на 75

D/t По-малко или равно на 75

>6.625 до 24.000

+/- 0.0075D

+/- 0.0075D, но максимум 0,125

+/- 0.005D, но максимум 0,063

0.020D

0.015D

>24 до 56

+/- 0.01D

+/- 0.005D, но максимум 0,160

+/- 0.079

+/- 0.063

0,015D, но максимум 0,060

0,01D, но максимум 0,500

За

За

D/t По-малко или равно на 75

D/t По-малко или равно на 75

По споразумение

По споразумение

за

за

D/t По-малко или равно на 75

D/t По-малко или равно на 75

>56

Както се договорихме

а. Краят на тръбата включва дължина от 4 инча на всеки от краищата на тръбата

b. За SMLS тръба толерансът се прилага за t по-малък или равен на 0,984 инча и допустимите отклонения за по-дебелата тръба трябва да бъдат съгласувани

c. За разширена тръба с D по-голям или равен на 8,625 инча и за не-разширена тръба, толерансът на диаметъра и толерансът на извън--закръглеността могат да се определят с помощта на изчисления вътрешен диаметър или измерения вътрешен диаметър, а не на посочения OD.

d. За определяне на съответствието с толеранса на диаметъра диаметърът на тръбата се определя като обиколката на тръбата във всяка периферна равнина, разделена на Pi.

Посочено отвън
диаметър
D
mm (in)

CVN абсорбирана енергия в пълен-размер,
минимум
Кв
J (ft.lbf)

Степен

По-малко или равно на L415 или
X60

> L415 0r X60
По-малко или равно на L450 или X65

>L450 или X65
По-малко или равно на L485 или X70

>L485 или X70
По-малко или равно на L555 или X80

>L555 или X80
По-малко или равно на L625 или X90

>L625 или X90
По-малко или равно на L690 или X100

>L690 или X100
По-малко или равно на L830 или X120

По-малко или равно на 508 (20. 000)

27 (20)

27 (20)

27 (20)

40 (30)

40 (30)

40 (30)

40 (30)

>508 (20 000) до
По-малко или равно на 762 (30 000)

27 (20)

27 (20)

27 (20)

40 (30)

40 (30)

40 (30)

40 (30)

>762 (30 000) до
По-малко или равно на 914 (36 000)

40 (30)

40 (30)

40 (30)

40 (30)

40 (30)

54 (40)

54 (40)

>914 (36 000) до
По-малко или равно на 1 219 (48 000)

40 (30)

40 (30)

40 (30)

40 (30)

40 (30)

54 (40)

68 (50)

>1 219 (48 000) към
По-малко или равно на 1 422 (56 000)

40 (30)

54 (40)

54 (40)

54 (40)

54 (40)

68 (50)

81 (60)

>1 422 (56 000) към
По-малко или равно на 2134 (84 000)

40 (30)

54 (40)

68 (50)

68 (50)

81 (60)

95 (70)

108 (80)
