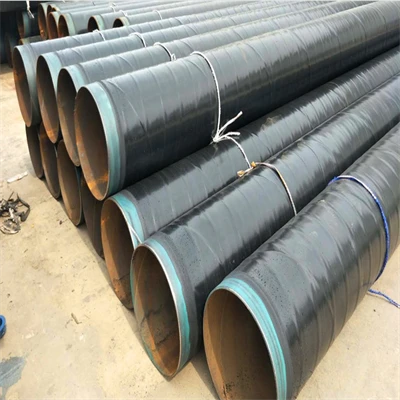

3PE покрита LSAW тръба за нефтопровод:

Високо{0}}качествена стоманена тръба LSAW с ‌3PE покритие‌, съвместима с ‌API 5L, ISO 21809-1, DIN 30670‌. Идеален за пренос на нефт, газ и вода. Диаметри по поръчка 219–1422 mm, дебелина на стената 6–50 mm. Фабрика директно от Тиендзин, Китай.

Технически спецификации

Параметър	Спецификация	Стандартна справка
Тип тръба	LSAW (надлъжно заварени под флюс)	API 5L, ISO 3183, GB/T 9711
Система за покритие	3PE (три-слоен полиетилен)	ISO 21809-1, DIN 30670, GB/T 23257-2017
Основен материал	Въглеродна стомана: Gr.B, X42, X46, X52, X60, X70, X80	API 5L PSL1 / PSL2
Външен диаметър (OD)‌	219 мм – 1422 мм (8" – 56")	-
Дебелина на стената	6 мм – 50 мм	-
Дължина на тръбата	6 m – 12,5 m (с възможност за персонализиране)	-
Подготовка на повърхността	Пясъкоструене до клас Sa 2,5, анкерен профил 50–100 μm	ISO 8501-1
‌Слой от епоксиден прах (FBE).	По-голям или равен на 120 μm (по-голям или равен на 150 μm за големи диаметри)	ISO 21809-1
Адхезивен слой (AD)‌	170 – 250 μm	DIN 30670
Външен слой от HDPE	Вижте таблицата по-долу (по диаметър на тръбата)	GB/T 23257-2017
Обща дебелина на покритието	‌Стандартен клас‌: 1,8–2,5 mm	-
Обща дебелина на покритието	‌Подсилен клас‌: 2,5–3,7 мм	-

‌HDPE дебелина на външния слой по диаметър на тръбата

Диаметър на тръбата (DN)	Минимална HDPE дебелина (mm)	Обща дебелина на покритието (mm)
По-малко или равно на 100	2.5	По-голямо или равно на 2,5
100–250	2.7	По-голямо или равно на 2,7
250–500	2.9	По-голямо или равно на 2,9
500–800	3.2	По-голямо или равно на 3,2
По-голямо или равно на 800	3.7	По-голямо или равно на 3,7

Забележка: Подсиленият клас е задължителен за приложения в морето, високо-налягане и корозивни почви.

‌Осигуряване на ефективност и качество‌

Тестови параметър	Изискване	Стандарт за изпитване
Якост на адхезия (обелване).	По-голямо или равно на 70 N/cm	ISO 21809-1
Устойчивост на удар	По-голяма или равна на 5 J/mm	GB/T 23257-2017
Катодно разцепване (65 градуса, 48 часа)‌	По-малко или равно на 8 mm	ISO 21809-1
Точка на омекване на Вика	По-голям или равен на 110 градуса	ISO 306
‌Тест за електрическа искра‌	25 kV (нефт/газ), 15 kV (вода)	ISO 21809-1
Устойчивост на UV лъчи	Няма напукване или крехкост след 3000 часа	ASTM D4329
Обслужващ температурен диапазон	-30 градуса до +80 градуса	-
Живот на дизайна	30–50 години	-

Приложения

3PE покрита LSAW тръба за нефтопровод:

‌Пренос на нефт и газ‌	Наземни и офшорни тръбопроводи (съвместими с API 5L PSL2)
Общински водопровод и канализация	Системи за питейна вода, отпадъчни води и рециклирани води
‌Химически и нефтохимически‌	Транспорт на корозивни течности под високо налягане
‌Електрически и топлоцентрали‌	Тръбопроводи за охлаждаща вода и пара
‌Морски и офшорни‌	Подводни тръбопроводи, платформени щрангове и покривни конструкции
‌Минодобив и транспорт на тор	Устойчиви-на абразия транспортни системи

‌Защо да изберете нашите LSAW тръби с 3PE покритие?‌

✅ ‌Сертифицирано съответствие‌: Всички тръби са тествани и сертифицирани по ‌API 5L, ISO 21809-1, DIN 30670‌.

✅ ‌Пълна проследимост‌: Доклади от мелнически тестове (MTR), дневници за дебелината на покритието и NDT записи, предоставени за всяка партида.

✅ ‌Персонализиране‌: OD, дебелина на стената, дължина, подготовка на края (фаска, резба) и степен на покритие, съобразени със спецификациите на проекта.

✅ ‌Логистика‌: Пратка от ‌пристанище Тиендзин‌, FOB/CIF/CFR условия, експорт-готова опаковка.

✅ ‌Поддръжка‌: Налични са технически чертежи, ръководства за инсталиране и комплекти за ремонт на покритие след-продажба.

справка за експортиране

★‌Ръководител на проекта‌: China Petroleum Pipeline Bureau (CPPB), CNPC - $1,2 млрд. Тръбопроводна система за износ на суров петрол (CEPS), Ирак.

★‌Доставен продукт‌: 40 000 метрични тона ‌3PE-покрити LSAW стоманени тръби‌ (API 5L X60 PSL2), OD: 406–1219 mm, дебелина на стената: 12,7–25,4 mm.

★‌Система на покритие‌: 3PE (FBE + лепило + HDPE), обща дебелина 3,0–3,7 mm; FBE По-голямо или равно на 150 μm, HDPE 3,2 mm (за по-голямо или равно на 800 mm OD), подготовка на повърхността: Sa 2,5.

★‌Съответствие със стандартите‌: Напълно съвместим с ‌ISO 21809-1‌ и ‌GB/T 23257-2017‌.

★‌Ефективност на полето‌: ‌Нулеви повреди на покритието‌ след 18 месеца при висока-соленост, 50 градуса пустинни условия - потвърдени от SGS Ирак.

★‌Изпълнение на износ‌: Изпратено от ‌Пристанище Тиендзин‌, CIF Басра; 100% NDT тестван; предоставени са пълни MTR, дневници за нанасяне на покритие и документация по ISO 9001/45001.

★‌Одобрение от клиенти‌: Официално добавен към списъка с одобрени доставчици от Basra Energy Company.
